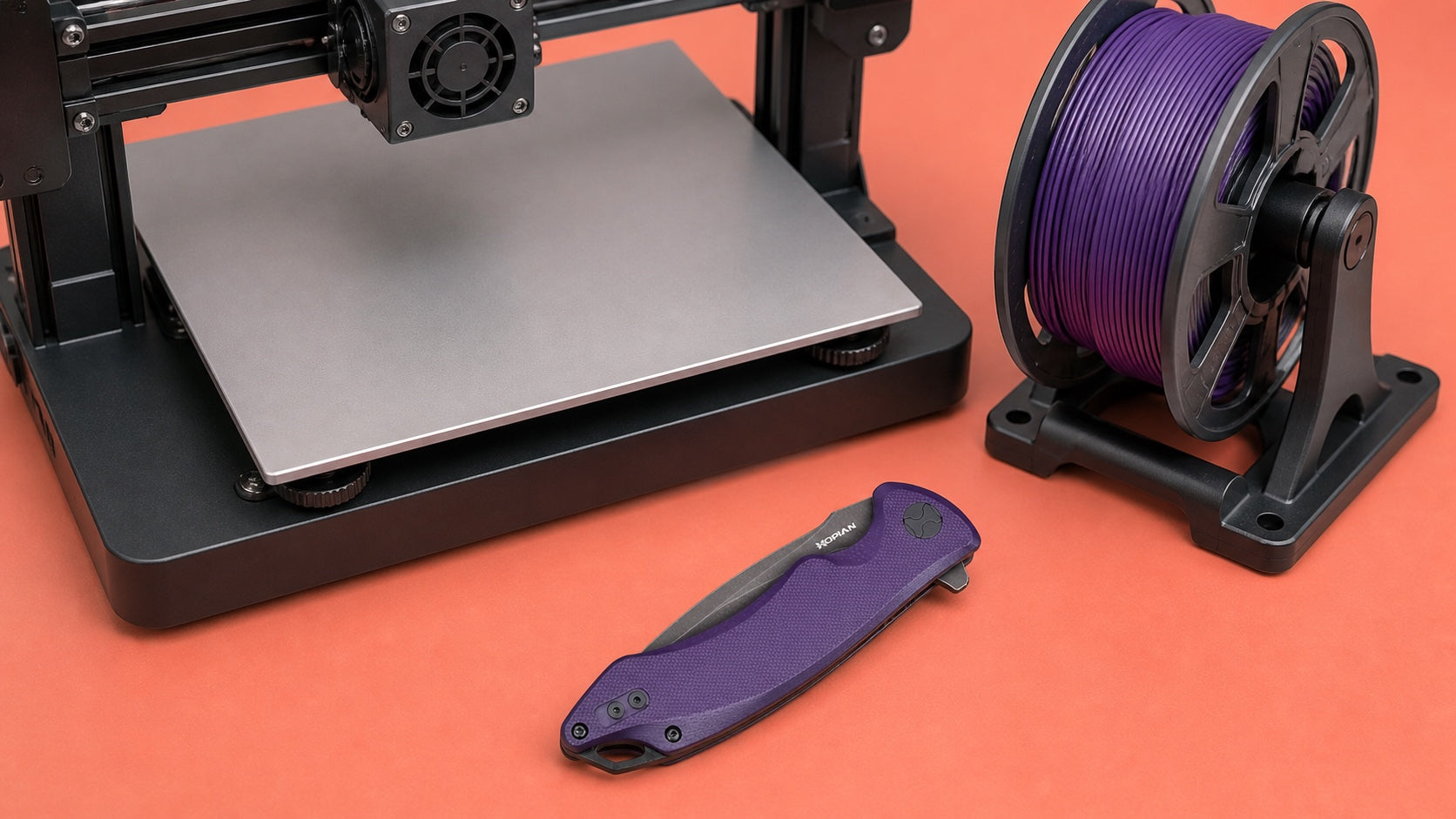

Mit kundenspezifischen Messerwaagen können Sie genau das bauen, was Ihre Hände brauchen. Aber eine falsche Messung kann ein Messer erzeugen, das nicht richtig schließt oder sicher verriegelt.
Die Erstellung funktionaler benutzerdefinierter Waagen erfordert präzise Messungen, parametrische Modellierung und sorgfältige Aufmerksamkeit für Abstände. Der Prozess beinhaltet das Scannen des Originalgriffs, den Aufbau eines CAD-Modells mit den richtigen Toleranzen und das Testen von Prototypen vor der endgültigen Produktion.
Der Workflow unten zeigt, wie Messungen zu einem testbaren Maßstabdesign werden können, während sie vor dem Aussehen fit, die Verriegelungsfunktion, die Blattfreiheit und das Eingreifen der Befestigung bleiben.
Wie messen oder scannen Sie einen vorhandenen Messergriff?
Genaue Dimensionen zu erhalten, ist die Grundlage jedes erfolgreichen Maßstabsprojekts. Ohne genaue Messungen werden selbst die besten CAD-Fähigkeiten Ihr Design nicht retten.
Die Messung der Messerwaage erfordert Bremssättel, Profilmessgeräte und eine systematische Dokumentation. Konzentrieren Sie sich auf Schraubenlochstellen, Linerdicke, Blattfreiräume und die genaue Kontur der Gegenflächen.
Bevor Sie die Originalwaage entfernen, überprüfen Sie die Serviceanweisungen und die Garantiebedingungen des Herstellers. Einige Messer können extern vermessen oder ohne vollständige Demontage gescannt werden; andere enthalten Federn, Schlossteile oder indizierte Hardware, die ohne ein modellspezifisches Verfahren nicht gestört werden sollten. Wenn das Entfernen angemessen ist, kann die Liner-Schnittstelle als nützliches Datum dienen.
Zunächst einmal erstelle ich ein Koordinatensystem. Ich wähle ein Schraubenloch als meinen Ursprung und messe alles von dort aus. Dies verhindert die kleinen Fehler, die sich addieren, wenn Sie aus verschiedenen Referenzen messen. Ich verwende digitale Bremssättel für alle kritischen Dimensionen und schreibe alles sofort auf.
Das Schraubenlochmuster ist kritisch. Messen Sie Mitte-zu-Mitte-Abstände, dann überprüfen Sie jedes Loch mit mindestens zwei Referenzpunkten. Selbst ein kleiner Fehler kann zu einer Bindung oder einem schlechten Gewindeeingriff führen, aber der akzeptable Fehler hängt von der Schraube, der Bohrung, dem Drucker, dem Material und der Messergeometrie ab.
Als nächstes kommen Linerdicke, Standoffs, Abstandshalter und alle Ortungsmerkmale. Sie beeinflussen die Skalendicke und die Montageposition, aber die Blattverfolgung und die Schlossfunktion hängen vom gesamten Mechanismus ab. Messen Sie an mehreren Punkten und bewahren Sie die ursprüngliche Schnittstellengeometrie.
Die Profilmessung braucht Zeit, beeinflusst aber stark, wie sich das Messer in der Hand anfühlt. Ein Profilmesser, ein kalibrierter Scan oder sorgfältig geprüfte Fotos können Referenzkurven für CAD liefern. Schützen Sie das Originalmesser vor abrasiven, nassen oder aushärtenden Materialien und werfen Sie es nicht direkt gegen den Mechanismus, es sei denn, der Material- und Entfernungsprozess ist als sicher bekannt.
Die Klingenräumzone braucht besondere Aufmerksamkeit. Wenn sich die Klinge schließt, streicht sie durch einen Weg, den die Skala nicht betreten darf. Reproduzieren Sie den ursprünglichen Freiraumumschlag und überprüfen Sie die gesamte Bewegung; ein generisches Extra 1-2 mm ist kein Ersatz für die Messung der tatsächlichen Montage.
Schleusenzugangsbereiche sind ebenso wichtig. Ob Ihr Messer ein Liner-, Rahmen- oder Rückschloss verwendet, der Mechanismus muss frei arbeiten. Ich identifiziere alle Oberflächen, auf denen Ihr Finger das Schloss erreichen muss, und stelle sicher, dass mein Design nicht stört.
Wie baut man ein sauberes parametrisches Modell?
Mit der parametrischen Modellierung können Sie die Abmessungen schnell anpassen, ohne das gesamte Design neu zu erstellen. Diese Flexibilität wird unerlässlich, wenn Sie Messfehler entdecken oder verschiedene Proportionen ausprobieren möchten.
Effektive parametrische Modelle verwenden skizzengesteuerte Merkmale, Dimensionstabellen und Referenzgeometrie. Bauen Sie zuerst die internen Montagemerkmale auf und entwickeln Sie dann die äußere Form mit kontrollierten Kurven und Oberflächen.
Ich verwende Fusion 360 für die meisten skalierbaren Projekte, da es sowohl parametrische Modellierung als auch Mesh-Operationen gut verarbeitet. SolidWorks und Rhino sind ebenfalls eine ausgezeichnete Wahl. Die spezifische Software ist weniger wichtig als Ihre Modellierungsstrategie.
Mein Modellierungsworkflow beginnt immer mit einer Referenzskizze, die den Gesamtumschlag und die Schlüsseldimensionen festlegt. Diese Skizze enthält die Schraubenlochstellen, den Liner-Umriss, die Blattfreiraumzone und alle Zugangsbereiche für die Schleusen. Ich mache diese Skizze vollständig eingeschränkt, so dass sich Veränderungen vorhersehbar durch das Modell ausbreiten.
Die Montagemerkmale kommen als nächstes - Schraubenlöcher, Senkbohrungen und alle Ausrichtungsstifte oder Dübel. Ich baue diese als separate Features, damit ich sie unabhängig ändern kann. Die Schraubenlochkompensation sollte auf Kalibrierdrucken des tatsächlichen Druckers, des Materials, der Ausrichtung und der Slicereinstellungen basieren, nicht auf einer universellen Zulage von 0,1-0,2 mm.
Für die äußere Form arbeite ich in Etappen. Zuerst kommt ein Basisblock, der die Gesamtproportionen und -dicke festlegt. Dann füge ich die primären Formgebungsschnitte hinzu, die die Griffzonen und Übergänge definieren. Schließlich wende ich detaillierte Konturierung und alle dekorativen Elemente an.
Ich halte die äußere Form während der frühen Entwicklung so einfach wie möglich. Komplexe Kurven und feine Details können warten, bis ich die grundlegende Passform und Funktion bewiesen habe. Dieser Ansatz spart Zeit, wenn Sie größere Änderungen auf der Grundlage von Prototypentests vornehmen müssen.
Parametertabellen helfen, die Dutzende von Dimensionen zu verwalten, die die Maßstabsgeometrie steuern. Ich gruppiere verwandte Dimensionen - Schraubenabstand, Dickenwerte, Freiräume -, damit ich ganze Kategorien auf einmal anpassen kann. Eine gute Parameterorganisation macht es einfach, Variationen für verschiedene Handgrößen oder Griffpräferenzen zu erstellen.
Referenzebenen und Konstruktionsgeometrie bieten stabile Grundlagen für Ihre Merkmale. Ich erstelle Flugzeuge für die Liner-Schnittstelle, die Klingenfreiraumhülle und die Schlüsselquerschnitte. Diese Referenzen bleiben fixiert, während ich die äußere Form modifizieren, um sicherzustellen, dass sich kritische Freigaben nicht versehentlich ändern.
Versionskontrolle wird wichtig, wenn sich Ihr Design entwickelt. Ich speichere wichtige Iterationen als separate Dateien und behalte klare Notizen darüber, was sich in jeder Version geändert hat. Diese Dokumentation hilft, wenn Sie zurückverfolgen oder verstehen müssen, warum bestimmte Entscheidungen getroffen wurden.
Welche Freiräume sind für Schrauben, Liner und bewegliche Teile erforderlich?
Richtige Abstände sorgen für eine reibungslose Montage und einen zuverlässigen Betrieb. Zu wenig Freiraum erzeugt Bindung und Interferenz. Zu viel Abstand schafft lose, klappernde Baugruppen.
Zu den kritischen Bereichen gehören Schraubenlöcher und Senkbohrungen, die Liner-Schnittstelle, die Klinge und die Scheibenfreiheit, der Schleusenweg und der Zugang zum Schloss. Bestimmen Sie jede Zulage aus der Originalgeometrie und den kalibrierten Prüfmustern, da es keine universelle Freigabetabelle für alle Drucker, Materialien oder Messermechanismen gibt.
Schraubenabstände hängen von Ihrem Herstellungsprozess und Material ab. 3D-gedruckte Teile benötigen aufgrund von Oberflächenrauhigkeit und Dimensionsvariation typischerweise mehr Freiraum als bearbeitete Teile. Drucken Sie für eine M3-Schraube einen kleinen Loch- und Gegenbohrtestcoupon und messen Sie das Ergebnis, bevor Sie den CAD-Durchmesser auswählen; Nennabmessungen sagen nicht das fertige Loch jedes Druckers voraus.
Bohrlochdimensionen erfordern ähnliche Aufmerksamkeit. Die Senkbohrung muss den richtigen Schraubenkopf aufnehmen, ohne die Materialstärke zu verringern oder den Kopf durchziehen zu lassen. Stellen Sie Tiefe und Durchmesser mit dem tatsächlichen Befestigungselement und einem Kalibrierdruck fest, anstatt zusätzliche Werte festzulegen.
Liner Interface-Abstände steuern, wie eng Ihre Waage mit der inneren Struktur des Messers zusammenpasst. Diese Schnittstelle muss eng genug sein, um das Spiel zu eliminieren, aber locker genug für eine einfache Montage. Verwenden Sie Kalibrierstücke, um die Passung für Oberflächen zu bestimmen, die während der Montage zusammengleiten.
Einige Bereiche benötigen Null-Clearance oder sogar leichte Interferenzen. Die Oberflächen, die Ihre Waage relativ zu den Linern lokalisieren, sollten genau passen, um eine Verschiebung unter Verwendung zu verhindern. Fügen Sie standardmäßig keine Interferenz hinzu: Flexibilität und Kriechverhalten des Druckmaterials variieren, und eine zu enge Ortung kann den Liner verzerren oder das Sperrverhalten ändern.
Die Freiraumzonen erfordern den konservativsten Ansatz. Die Klinge muss Ihre Waage während des gesamten Öffnungs- und Schließbogens sowie einen gewissen Sicherheitsabstand freigeben. Karte den vollen Schaufelpfad und bewahren Sie mindestens die Freigabe des Originalmodells. Überprüfen Sie das Ergebnis physisch bei niedriger Geschwindigkeit; Blattflexion, Montagetoleranz und Schmutz können nicht durch eine universelle Zahl abgedeckt werden.
Die Freigaben des Schließmechanismus variieren je nach Schlosstyp, erfordern jedoch alle eine sorgfältige Analyse. Liner-Locks benötigen Fingerzugang zum Schlossstab und Freiraum für das Schloss zu biegen. Rahmenschlösser benötigen Zugang zur Sperrfläche und zum Freiraum für die Kompression. Rückenschlösser benötigen einen Freiraum für den Kipphebel und den Zugang zum Federraum.
Bewegende Teile schaffen dynamische Freiraumanforderungen. Wenn sich die Klinge öffnet und schließt, bewegen sich verschiedene Teile des Mechanismus durch den Raum, den Ihre Waage aufnehmen muss. Ich erstelle oft einfache Animationen in meiner CAD-Software, um diese Bewegungspfade zu visualisieren und eine ausreichende Freiraum über den gesamten Bewegungsbereich zu gewährleisten.
Temperatureffekte können Ihre Abstände im Laufe der Zeit verändern. Die meisten 3D-Druckmaterialien erweitern und ziehen sich mit Temperaturänderungen zusammen. Eine Waage, die bei Raumtemperatur perfekt passt, kann bei heißem Wetter binden oder bei kalten Bedingungen klappern. Ich berücksichtige dies, indem ich Prototypen in erwarteten Temperaturbereichen teste.
Welche Materialien eignen sich für frühe Prototypen?
Die Materialauswahl beeinflusst die Maßgenauigkeit, Haltbarkeit und Sicherheit während des Tests. Frühe Prototypen benötigen andere Eigenschaften als endgültige Produktionsteile.
PLA, PETG, Nylon, ABS, Harz und fasergefüllte Filamente können sich alle unterschiedlich mit Druckereinstellungen, Orientierung, Feuchtigkeit, Nachbearbeitung und Geometrie verhalten. Verwenden Sie frühe Drucke für die Passform und ergonomische Bewertung; eine gedruckte Waage sollte nicht als tragbares Bauteil ohne anwendungsspezifische Materialdaten und Qualifikationen behandelt werden.
PLA kann für frühzeitige Passprüfungen bequem sein, aber die gedruckte Genauigkeit hängt von der Maschine und dem Prozess ab. Ein fehlgeschlagener Druck kann immer noch scharfe Kanten bilden oder kleine Fragmente freisetzen, tragen Sie daher einen angemessenen Augenschutz und vermeiden Sie aggressive Tests.
Standard-PLA kann für die Anpassung und ergonomische Prüfungen nützlich sein. Halten Sie die Klinge geschlossen oder entfernt, wenn möglich und nehmen Sie an, dass das Teil versagen kann, bis die Baugruppe inspiziert und qualifiziert wurde.
PETG verhält sich oft anders als PLA, aber Schlagfestigkeit, Genauigkeit, Schichthaftung und Reparaturfähigkeit hängen vom Grad- und Druckprozess ab. Vergleichen Sie Lieferantendaten und gedruckte Coupons, bevor Sie einen Prototyp einem Belastungstest zuweisen.
Wählen Sie für spätere Prototypen ein Material aus gemessenen Anforderungen und nicht aus dem Marketing-Label. NIST stellt fest, dass additiv hergestellte Teile Prozessvariabilität, inkonsistente Materialeigenschaften und Qualifikationslücken aufweisen können., so ist ein Nylon oder fasergefüllter Druck nicht automatisch bereit für das tatsächliche Schneiden oder wiederholtes Radieren.
Nylon kann nützliche Zähigkeit und Verschleißverhalten bieten, aber Feuchtigkeitskonditionierung, Grad, Fasergehalt, Orientierung und Druckqualität ändern das Ergebnis. Validieren Sie das fertige Teil, anstatt eine Zykluslebensdauer oder Missbrauchsbewertung anzunehmen.
Fasergefülltes PETG oder Nylon kann steifer sein als eine ungefüllte Sorte, aber es bietet im Allgemeinen keine Aluminiumäquivalentleistung. Fasern können abrasiv sein, Eigenschaften sind anisotrop und Schneiden oder Schleifen kann Staub erzeugen; folgen Sie den Sicherheitsdaten des Materiallieferanten.
ABS hat andere Wärme-, Stoß-, Schrumpfungs- und Emissionseigenschaften als PLA oder PETG; Die Eignung hängt von der genauen Qualität und dem kontrollierten Prozess ab. Egal welches Material Sie drucken, Review NIOSH-Leitfaden für sichereren 3D-Druck, einschließlich Belüftungs- und Materialhandhabungserwägungen.
Harzdruck kann feine Details liefern, aber Maßgenauigkeit, Sprödigkeit, Aushärtezustand und Hautsicherheitsanforderungen variieren je nach Harz und Prozess. Verwenden Sie vollständig ausgehärtete Teile gemäß den Anweisungen des Lieferanten und reservieren Sie unqualifizierte Harze für die visuelle oder fitte Bewertung.
Wasserlösliche Trägermaterialien wie PVA oder HIPS erweitern Ihre Gestaltungsmöglichkeiten, indem sie komplexe Innengeometrien ermöglichen. Diese Materialien funktionieren gut, wenn Ihr Maßstabsdesign interne Hohlräume oder Hinterschneidungen enthält, die sonst nicht gedruckt werden können.
Materialfarbe hilft, verschiedene Prototypen-Iterationen und Testphasen zu verfolgen. Ich verwende verschiedene Farben für verschiedene Versionen, so dass ich leicht erkennen kann, welcher Prototyp in bestimmten Tests am besten funktioniert hat. Dieses einfache System verhindert Verwirrung beim Verwalten mehrerer Iterationen.
Wie testen Sie fit, ohne ein Sicherheitsproblem zu verursachen?
Sichere Testverfahren schützen sowohl den Tester als auch das Messer während der Prototypenbewertung. Unsachgemäße Tests können den Messermechanismus beschädigen oder gefährliche Fehlermodi verursachen.
Sichere Prototypentests beginnen mit geschlossenem oder entferntem Blatt, spannungsarmer Montage und systematischen Freigabekontrollen. Führen Sie keine Schneidaufgaben mit einer gedruckten Skala aus, nur weil sie passt; Die vollständige Bereitstellung und Verwendung erfordern eine Bestätigung, dass die Skala den Schwenk, die Verriegelung, den Anschlag, den Befestigungsbeschlag oder den Klingenweg nicht beeinflussen kann.
Ich montiere einen Prototypen nie vollständig, bis ich alle Abstände durch sorgfältige Messung und visuelle Inspektion überprüft habe. Der erste Test beinhaltet immer eine teilweise Montage - die Installation von Waagen mit losen Schrauben und die Überprüfung auf offensichtliche Interferenzen oder Bindungen.
Während der Erstmontage halte ich die Klinge geschlossen und konzentriere mich auf die Ausrichtung des Schraubenlochs, die Passung der Innenausstattung und die gesamte Montagesequenz. Wenn Schrauben nicht leicht einfädeln oder Oberflächen nicht sauber zusammenpassen, halte ich sofort an und erkenne das Problem, bevor ich fortfahre.
Sobald die Grundpassung bestätigt ist, ziehe ich die Schrauben allmählich an, während ich auf Anzeichen einer Bindung oder Verzerrung prüfe. Eine ordnungsgemäße Installation im Maßstab sollte keine übermäßige Kraft erfordern oder sichtbare Belastung in einem Bauteil erzeugen. Wenn die Montage schwierig wird, stimmt etwas nicht mit den Abständen.
Die Messereinsatzprüfung beginnt mit sehr kleinen Öffnungswinkeln - gerade genug, um zu überprüfen, ob sich die Klinge frei ohne Störungen bewegt. Ich erhöhe den Öffnungswinkel allmählich, während ich auf jeden Kontakt zwischen der Klinge und der Waage achte. Jegliches Reiben oder Abschaben zeigt eine unzureichende Abstände.
Die Prüfung des Verriegelungseingriffs erfordert besondere Sorgfalt, da eine unsachgemäße Anpassung der Waage die Stärke oder Zuverlässigkeit des Verriegelungsvorgangs beeinträchtigen kann. Ich teste den Eingriff in die Sperre an verschiedenen Klingenpositionen, um sicherzustellen, dass der Mechanismus in seinem gesamten Bereich normal funktioniert. Jede Änderung des Lockgefühls oder der Funktion weist auf ein Problem hin, das gelöst werden muss.
Für frühe Tests vermeiden Sie das Schneiden von Aufgaben. Das Öffnen eines Umschlags setzt den Benutzer immer noch einer Klinge aus, wenn sich der Verschluss- oder Waagensitz geändert hat. Bestätigen Sie die Funktion des normalen Mechanismus mit kontrollierter Inspektion und kehren Sie dann zur ursprünglichen Waage für den normalen Gebrauch zurück, es sei denn, das benutzerdefinierte Teil wurde ordnungsgemäß entwickelt und qualifiziert.
Leihen oder verkaufen Sie kein Prototyp-Ritzmesser, als wäre es ein fertiges Produkt. Prototypen klar markieren, den Zugriff einschränken und ihre Einschränkungen dokumentieren.
Die Dokumentation während des Tests hilft, Muster und Verbesserungsmöglichkeiten zu identifizieren. Ich fotografiere alle Verschleißspuren, notiere Veränderungen im Betriebsgefühl und notiere alle aufgetretenen Probleme. Diese Informationen leiten die nächste Design-Iteration und helfen, Fehler zu vermeiden.
Vor Beginn der Tests sollten Notfallverfahren geplant werden. Ich halte geeignete Werkzeuge in der Nähe, um schnell zu demontieren, wenn Probleme auftreten. Ich stelle auch sicher, dass die Beleuchtung und Positionierung des Arbeitsbereichs eine klare Beobachtung aller beweglichen Teile während des Betriebs ermöglicht.
Mehrere Prototypen-Iterationen verbreiten das Risiko und beschleunigen die Entwicklung. Anstatt einen Prototyp durch umfangreiche Tests zu perfektionieren, baue ich oft mehrere Variationen mit unterschiedlichen Abständen oder Geometrien. Dieser Ansatz hilft, Passänderungen zu vergleichen, aber die Sicherheit erfordert immer noch einen definierten Akzeptanzprozess, anstatt den Druck mit dem besten Gefühl zu wählen.
Schlussfolgerung
Maßgeschneiderte Messerwaagen erfordern technische Präzision, nicht nur kreatives Design. Messen Sie sorgfältig, modellieren Sie systematisch und testen Sie sicher, um Griffe zu erstellen, die die Leistung Ihres Messers verbessern, anstatt sie zu beeinträchtigen.
